移动床干法脱硫

   是通过高效新型脱硫剂对烟气进行脱硫治理，因脱硫塔内的脱硫剂可以随时更换(或排出后经简单处理再次添加至脱硫塔内，实现循环利用)故称之为移动床。脱硫剂通过机械输送机等输送设备将颗粒体脱硫剂输送到脱硫塔的塔顶，然后通过下料口送至每个脱硫塔仓室内，使用后的脱硫剂由底部排出，此时上部存留的新鲜脱硫剂补充至仓室内，使脱硫剂始终充满仓室，保证烟气穿过脱硫剂。脱硫塔中的脱硫剂从上往下移动，即保持脱硫塔上部的脱硫剂为最新的，经使用一段时间后去往脱硫塔下部并最终排出。

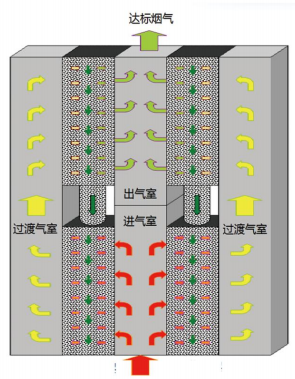

1、独立仓室结构

独立仓室移动床采用独立分仓式模块化结构设计，整体分为两个或多个独立舱室，可单独关闭或开启。独立仓室内上下分为两段或多段，内部烟气在床体内部两次或多次穿过脱硫剂，使烟气中的二氧化硫充分与脱硫剂接触并反应。

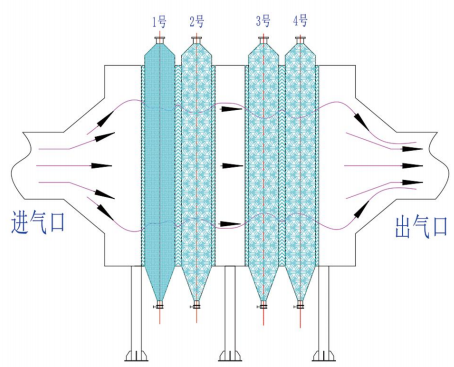

2、整体仓室结构

整体仓室移动床采用整体结构仓室设计，烟气从移动床一侧进入，穿过脱硫剂仓室后，洁净的烟气从另一侧排出。1号仓室内的脱硫剂根据在线监测颗粒物数据更换，主要作用是除尘；2/3/4号仓室的脱硫剂需要更换时，排出2号仓室内的脱硫剂，3号仓室的脱硫剂进入2号仓室，4号仓室的脱硫剂进入3号仓室，4号仓室添加新脱硫剂。排出的脱硫剂始终是反应最充分的部分，提高了脱硫剂的使用效率，减少了损耗。

                                                                                                                                                                                                         待处理的烟气  （烟气错流工艺）
